電動機是專門工廠生產的標準部件，設計時要選出具體型號、類型、結構、容量(功效)和轉速。

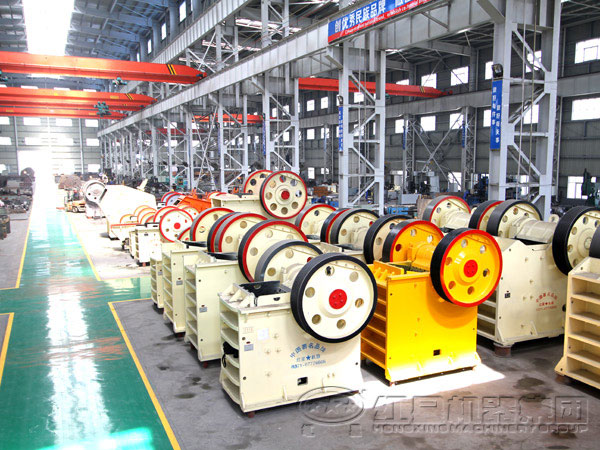

破碎機生產車間

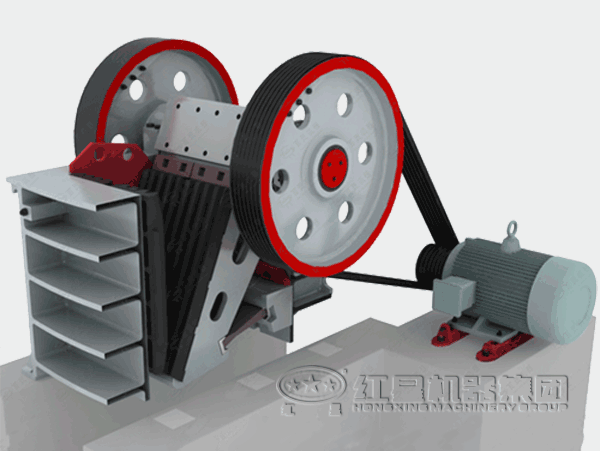

顎式破碎機工作原理

(1)最大剪切力的計算

由于設計要求中，不但要求該機能處理生活垃圾，還要能處理大塊的廢棄物、舊家電外殼、修建下來的樹枝、舊輪胎、玻璃和紙張等，可以說能破碎的對象無所不有，其中切削料中可能含有鐵釘，直徑小的鐵釘，要求能被機器剪斷，過大直徑的鐵釘則很少，碰到這樣的物料，由于系統壓力升高，系統進行過載保護而停機。最大剪切力按照下面的公式進行計算。

式中：dmax--能被機器剪斷的物料的寬度，單位為mm

[τ]----被剪切物料的允許抗剪切強度，單位為MPa。

(2)電機功率的計算

根據計算得出最大剪切力就可以計算所需電機功率，計算公式如下：

Pjmax=FmaxRj2πn=25120×10的負六次方×150×10(負三次發)×2π×1000=23.5kw式中：rj--轉子半徑，mmn--轉速，r/min直流電機需要直流電源，結構較復雜，價格較高，維護比較不方便，同時生產單位一般用三相交流電源，因此，按工作要求和條件，選用三相籠式交流異步電動機，J系列，額定電壓為380V。

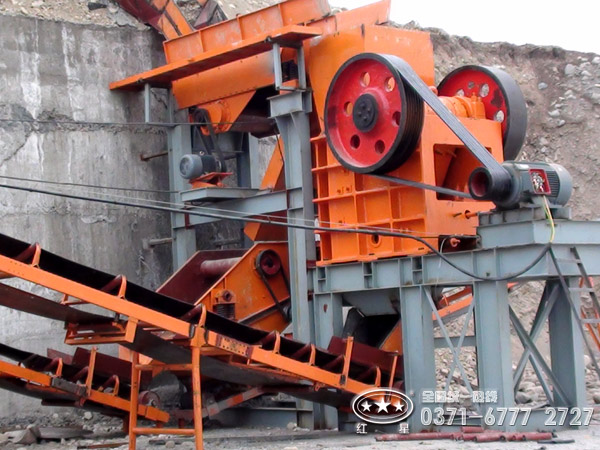

破碎生產線客戶現場

容量相同的電動機，有幾種不同的轉速系列使用，一般三相異步電動機常用的有四種同步轉速，即3000、1500、100、750r/min。低轉速電動機的極對數多，轉矩也大，因此外廓尺寸及重量也較大，價格較高，但可以使傳動裝置的總傳動比減小，使傳動裝置的體積、重量較小;高轉速電動機就相反，因此通常多選為同步轉速為1500和1000r/min的電動機。
